Inleiding
Bij het ontwerp en de installatie van fotovoltaïsche systemen is het berekenen van de afmetingen van zonnepanelen op het dak een cruciaal onderdeel voor het succes of falen van een project. De dakoppervlakte is beperkt; als metingen en planning niet nauwkeurig zijn, kan dit niet alleen leiden tot onvoldoende installatiecapaciteit en ruimteverspilling, maar ook de terugverdientijd van de investering verlengen.
Tijdens de installatie van de componenten, kan het beheersen van de methode voor het berekenen van de afmetingen van zonnepanelen helpen om efficiënter een redelijke oplossing voor klanten te bieden. Voor de gewone gebruiker maakt kennis over de afmetingen van zonnepanelen het mogelijk om duidelijk te beoordelen of het eigen dak aan de energieproductiebehoeften kan voldoen.
Juiste berekeningen verbeteren niet alleen het ruimtegebruik, maar optimaliseren ook de energieopbrengst en versnellen de terugbetaling van de investering. De gangbare zonnepanelen op de markt hebben een vermogen van 410W–800W, wat hogere opbrengsten mogelijk maakt op een beperkte dakoppervlakte, en biedt meer configuratiemogelijkheden voor zowel residentiële als commerciële daken.

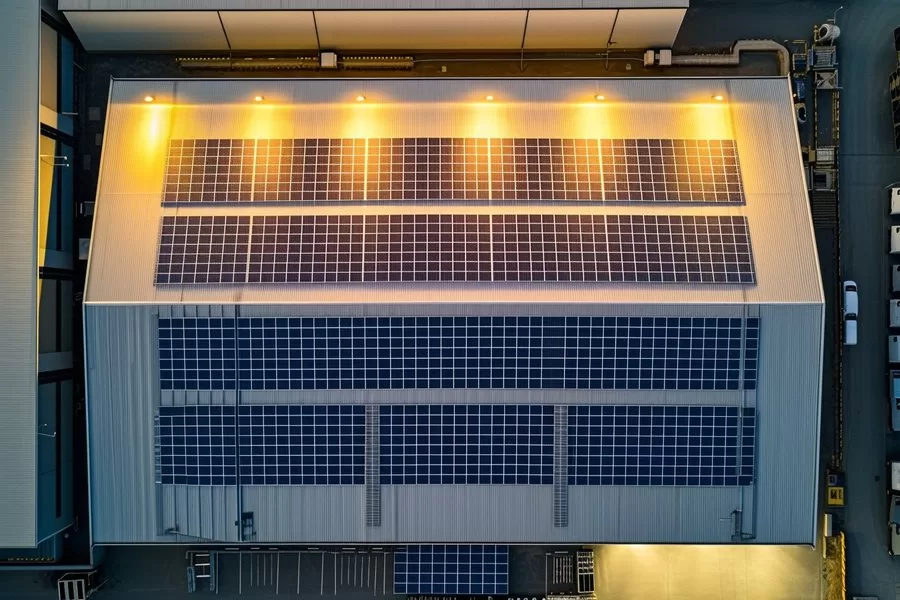

Meting van het dak en beoordeling van de beschikbare ruimte
De eerste stap bij het berekenen van de afmetingen is het bepalen van de bruikbare oppervlakte van het dak. Veel daken lijken een voldoende totale oppervlakte te hebben, maar het gedeelte dat daadwerkelijk beschikbaar is voor installatie is vaak veel kleiner.
Bepaling van de bruikbare oppervlakte
Uitsluiten van niet-beschikbare gebieden: zoals de dakrand, goten, dakramen, schoorstenen, ventilatieopeningen, etc.
Schaduwfactoren in overweging nemen: Bomen en naburige gebouwen kunnen op verschillende tijden van de dag schaduw werpen, waardoor het noodzakelijk is om veiligheidsafstanden in het ontwerp in te stellen.
Onderhoudspaden behouden: Om toekomstig onderhoud en reiniging te vergemakkelijken, worden vaak doorgangen tussen de rijen panelen of langs de dakrand vrijgelaten.
Daktypes en structurele voorwaarden
Schuine daken: De afmetingen worden beïnvloed door de helling en de richting van het dak, waarbij het zuidelijke dakvlak meestal het beste is voor een hogere jaarlijkse energieopbrengst.
Platte daken: Er moeten ondersteuningsbeugels worden geïnstalleerd om de hoek aan te passen, en er moet meer ruimte tussen de panelen worden gelaten om schaduw van panelen onderling te voorkomen.
Metalen of betonnen daken: De draagcapaciteit moet worden gecontroleerd om ervoor te zorgen dat het dak het gewicht van de zonnepanelen en de ondersteuningsstructuren kan dragen; indien nodig moeten structurele versterkingen worden aangebracht.
Berekening van de oppervlakte en het aantal panelen
Nadat de bruikbare oppervlakte is vastgesteld, kan het benodigde aantal panelen worden berekend op basis van de energiebehoefte van de gebruiker of de doelcapaciteit van het ontwerp:
Aantal panelen nodig = Benodigde capaciteit (kWp) / Nominaal vermogen van elk paneel (kW)
Voorbeeld: 15kW systeem (voor gebruik in woningen of kleine bedrijven)
Gebruik van 430W panelen: 15000W ÷ 430W ≈ 35 panelen
Gebruik van 525W panelen: 15000W ÷ 525W ≈ 29 panelen
Oppervlakteberekening
Totale oppervlakte ≈ Lengte van het paneel (m) × Breedte (m) × Aantal benodigde panelen
430W paneel: Afmetingen 1.762×1.134 m
1.762×1.134×35 ≈ 69.9m²
525W paneel: Afmetingen 1.944×1.134 m
1.944×1.134×29 ≈ 63.9m²
Conclusie: Bij dezelfde capaciteit van 15kW bespaart het 525W paneel ongeveer 6 m² dakoppervlak in vergelijking met het 430W paneel, terwijl het ook 6 panelen minder vereist, wat gunstiger is voor de ondersteuningsstructuren, bekabeling en arbeidskosten.
In regio’s zoals Zuid-Europa, waar veel zonlicht beschikbaar is, is een 15kW systeem meestal voldoende om aan de energiebehoeften van de meeste huishoudens of kleine commerciële gebruikers te voldoen. In Noord-Europese gebieden kan het echter nodig zijn om meer oppervlakte of panelen met hogere efficiëntie te gebruiken, vanwege de verschillen in zonlichtomstandigheden. Dakoriëntatie, hellingshoek en klimaatomstandigheden zijn ook factoren die in de dimensionering moeten worden meegenomen.
Afstand tussen panelen en technische beperkingen van de lay-out
Waarom is de afstand tussen zonnepanelen belangrijk in een dak fotovoltaïsch systeem? Dit is een vaak over het hoofd geziene stap in de berekening van de afmetingen. Zelfs als de dakruimte groot genoeg is, kunnen de panelen niet direct tegen elkaar worden geplaatst. De juiste afstand tussen de panelen bepaalt rechtstreeks de efficiëntie, veiligheid en levensduur van het systeem.
Waarom is er afstand nodig?
Als de afstand tussen de panelen onvoldoende is, kunnen de zonnepanelen elkaar schaduwen tijdens de wintermaanden of in de vroege ochtend en de avond, wat de totale energieproductie verlaagt. Daarnaast zal een te kleine ruimte de luchtstroom beperken, waardoor de temperatuur te hoog oploopt en de efficiëntie afneemt. Een geschikte afstand zorgt ook voor voldoende ruimte voor onderhoud en behoudt de veiligheid van de panelen ten opzichte van aangrenzende structuren.Afstand tot de rand en veiligheidsafstand
Naast de afstand tussen de panelen, moet ook de afstand van de zonnepanelen tot de dakrand worden overwogen. In veel landen en regio’s stellen de bouwvoorschriften dat de panelen een minimale veiligheidsafstand tot de rand van het dak moeten houden. Dit voorkomt risico’s van opwaaiende panelen door de wind en vergemakkelijkt de afwatering en brandbeveiliging op het dak.Schaduw en berekening van de minimale afstand
De afstand tussen zonnepanelen wordt meestal berekend op basis van de lokale breedtegraad en de zonshoek. Een gebruikelijke methode is om de laagste zonshoek op de kortste dag van het jaar te gebruiken als referentie en de minimale afstand tussen de panelen te berekenen, zodat schaduwen gedurende het grootste deel van het jaar worden vermeden.
Hoogteverschil = sin(inclinasiehoek) × breedte van het paneel
Stel: breedte van het paneel is 1000 mm en de hellingshoek is 15°, dan is het hoogteverschil ≈ 259 mm.
Afstand tussen rijen = hoogteverschil / tan(zonshoek)
Stel: de zonshoek op de kortste dag van het jaar is 17°, dan is de afstand tussen de rijen ≈ 900 mm.
In het daadwerkelijke ontwerp moeten naast de basisformules voor hoogteverschil en afstand tussen rijen ook andere factoren in overweging worden genomen:
Correctie voor azimut: Wanneer het dak niet precies naar het zuiden gericht is, kan een cosinuscorrectiefactor aan de formule worden toegevoegd om de rijenafstand te optimaliseren en het gebruik van de beperkte ruimte te verbeteren.
Berekening van de rijbreedte: In CAD-lay-outs gebruiken ontwerpers vaak de formule voor rijbreedte om snel de totale breedte van een rij panelen te bepalen, waardoor de lay-out van de arrays visueler en efficiënter wordt.
Deze geavanceerde rekenmethoden zijn vooral waardevol voor smalle daken of grote commerciële installaties. Het juiste gebruik ervan kan de installatiecapaciteit en de algehele efficiëntie van het systeem aanzienlijk verbeteren.
4. Invloed van de lay-out en afmetingen
De meest voorkomende lay-out is het plaatsen van de zonnepanelen met de lange zijde parallel aan de dakrand, maar ze kunnen ook dwars worden geplaatst om zich aan te passen aan verschillende dakstructuren. Hier is de grootte van de zonnepanelen een cruciale factor. Grote panelen vereisen minder stuks, maar hebben meer ruimte nodig; kleinere panelen vereisen meer stuks en zijn flexibeler voor ongelijke daken. Alleen door een goed begrip van de grootte van de panelen kan de totale lay-out nauwkeurig worden berekend, zodat ruimteverspilling wordt voorkomen.
Een geschikte afstand en lay-out bepalen niet alleen hoeveel zonnepanelen er op het dak kunnen worden geïnstalleerd, maar beïnvloeden ook direct de energieproductie en de veiligheid van het systeem. Daarom moet de afmetingenberekening rekening houden met de grootte van de componenten, de lay-out en de minimale afstand tussen de panelen, om zo de best mogelijke oplossing voor zonnepanelen te realiseren en het optimale fotovoltaïsche systeem te creëren.
Conclusie
De berekening van de afmetingen van zonnepanelen op het dak is een cruciaal punt in de ontwerpfase van het project. Nauwkeurige afmetingenplanning zorgt ervoor dat de beperkte dakruimte optimaal wordt benut. Dit voorkomt capaciteitsverspilling, verbetert de energieopbrengst en zorgt voor de veiligheid en stabiliteit van het systeem op de lange termijn.
De keuze van de componenten moet vraaggericht zijn, en niet alleen gericht op het kiezen van hogere vermogens. Het vermogensbereik van 410W–800W kan de meeste residentiële en commerciële toepassingen dekken. De beslissing moet gebaseerd zijn op de dakcondities, afstandseisen, structurele en regelgevingseisen, evenals de kosten per kWh en de terugverdientijd. Door de afmetingenberekening te standaardiseren en te parametriseren, kunnen herbruikbare formules en controlelijsten worden opgesteld, wat resulteert in een technisch betrouwbaar, economisch haalbaar en eenvoudig te installeren en onderhouden fotovoltaïsch systeem.
Alleen door wetenschappelijk te plannen in de ontwerpfase kan in de komende twintig jaar stabiele en efficiënte groene energieopbrengst worden behaald.
