V posledních letech se v mnoha částech Evropy v zimě stále častěji objevují intenzivní sněhové srážky a dlouhodobě nízké teploty, což činí provoz fotovoltaických systémů v náročných zimních podmínkách stále běžnějším. Na rozdíl od letních období s vysokým slunečním zářením nejsou zimní rizika často okamžitě patrná. Akumulace sněhu, nízké teploty a opakované cykly tání a opětovného zamrzání však během provozu průběžně mění stav zatížení celého systému.
V kontextu rozšiřování vysoce výkonných panelů a neustálého zvětšování jejich rozměrů tyto změny snadněji zvýrazňují rozdíly mezi jednotlivými konstrukčními a instalačními řešeními a v dlouhodobém horizontu ovlivňují spolehlivost fotovoltaických instalací.
Table of Contents
Jakým výzvám čelí fotovoltaické systémy v extrémních zimních podmínkách?
V extrémním zimním prostředí nejsou výzvy, kterým fotovoltaický systém čelí, výsledkem jediného faktoru, ale kombinací více environmentálních vlivů, jež společně vytvářejí provozní zátěž.
V reálném provozu se zimní problémy nejčastěji soustředí na následující oblasti:
1.1 Trvalý tlak sněhového zatížení
Vliv sněhu se neprojevuje pouze omezením dopadajícího záření, ale především jeho dlouhodobou hmotnostní zátěží. Na rozdíl od větrného zatížení nebo krátkodobých rázů působí sníh obvykle po delší dobu na povrch fotovoltaických panelů, čímž jsou panely i nosné konstrukce vystaveny trvalému namáhání.
Tento typ dlouhodobého zatížení je mimořádně citlivý na rozměry panelů, přenos sil a vhodnost způsobu upevnění.

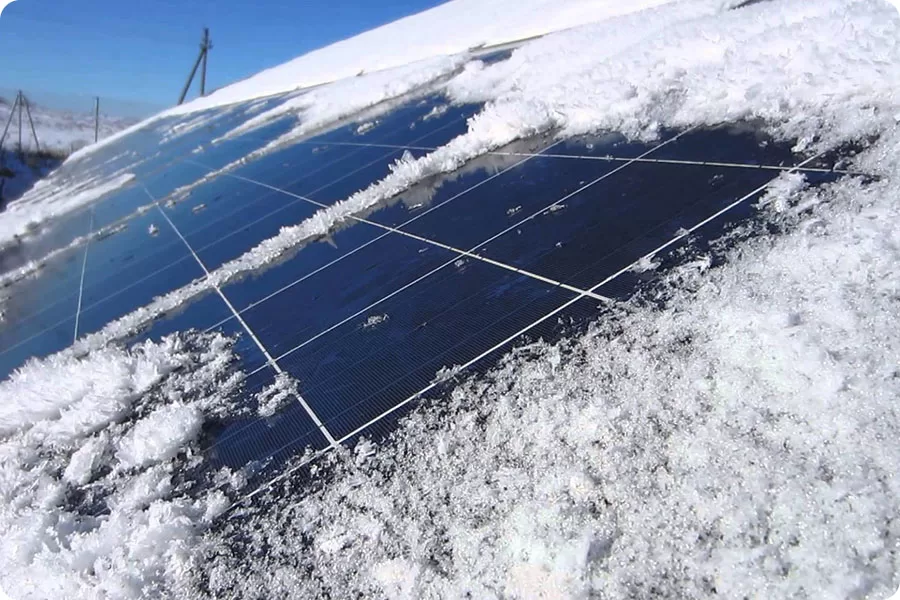

1.2 Nerovnoměrné rozložení sněhu a rozdíly v zatížení
V reálných podmínkách sníh jen zřídka pokrývá celý povrch panelu rovnoměrně. Sklon střechy, směr větru, překážky i způsob uspořádání panelů vedou k rozdílům v tloušťce sněhové vrstvy.
Takto nerovnoměrné zatížení snadněji vyvolává lokální deformace nebo koncentraci napětí, které je často obtížné posoudit pouhým vizuálním hodnocením.
1.3 Opakované působení tání a opětovného zamrzání
Zimní období se nevyznačuje trvale stabilními nízkými teplotami. Opakované procesy tání během dne a zamrzání v noci neustále mění stav zatížení na povrchu solárních panelů.
Tyto cyklické jevy mají tendenci zesilovat i původně malé konstrukční rozdíly, což vede k tomu, že systém je dlouhodobě vystaven proměnlivému mechanickému namáhání.
1.4 Vliv nízkých teplot na materiály a spojovací prvky
Při nízkých teplotách se mění mechanické vlastnosti a deformační chování různých materiálů. Panely, rámy i spojovací části se v důsledku teplotní roztažnosti a smrštění opakovaně přizpůsobují okolním podmínkám. Pokud se nízké teploty kombinují se sněhovým zatížením, mohou tyto změny snadněji ovlivnit celkovou stabilitu fotovoltaického systému.
1.5 Zpožděné projevy rizik
Je důležité si uvědomit, že tyto vlivy se obvykle neprojeví okamžitě jako zjevná porucha po jediné extrémní povětrnostní události. Ve většině případů se postupně kumulují během několika zimních sezón a teprve v dlouhodobém provozu se projeví jako problémy se spolehlivostí systému na celkové úrovni.
Jak konstrukční návrh panelů ovlivňuje spolehlivost při sněhovém zatížení?

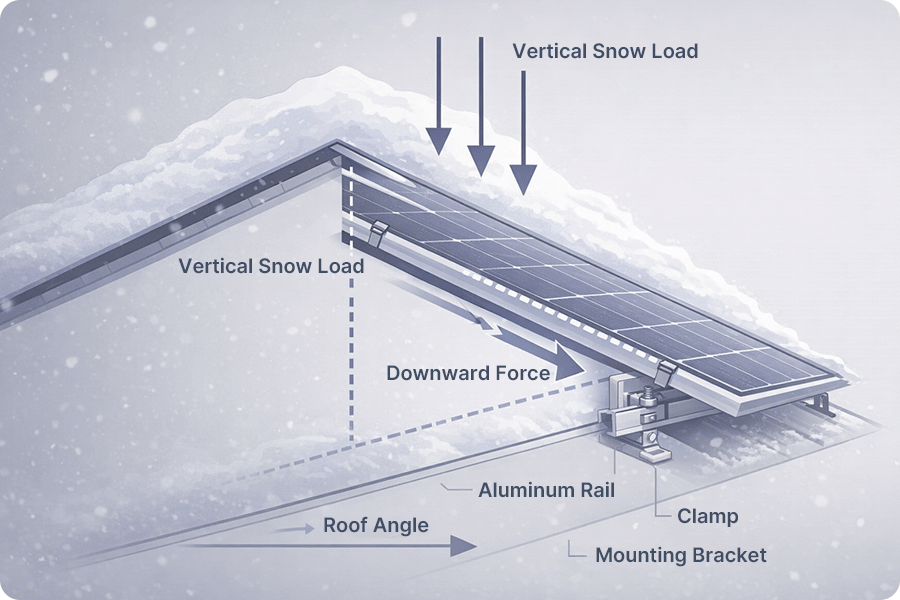

2.1 Přenosové cesty sněhového zatížení v konstrukci panelu
V zimních podmínkách nezůstává zatížení vzniklé nahromaděním sněhu pouze na povrchu panelu, ale postupně se přenáší dolů podél předem daných konstrukčních cest. Tento proces přenosu určuje, zda je sněhové zatížení rovnoměrně rozloženo, nebo zda dochází k jeho lokálnímu zesílení.
Obecně lze přenos sněhového zatížení popsat následovně：
- Povrch skla panelu nese počáteční svislý tlak
- Zatížení je prostřednictvím zapouzdřovací struktury přeneseno do rámu
- Rám dále přenáší zatížení do upevňovacích bodů a nosné konstrukce
Pokud je konstrukce navržena s plynulými přenosovými cestami a jasně definovanými silovými vazbami, může být sněhové zatížení rozloženo mezi více konstrukčních prvků. Naopak přítomnost konstrukčních oslabení nebo přerušení přenosu sil vede k lokální koncentraci zatížení, čímž se zvyšuje riziko deformací nebo dlouhodobé únavy fotovoltaických panelů.
2.2 Influence of frame design and stiffness distribution on deformation resistance
Under prolonged snow loads, whether a module undergoes irreversible deformation essentially depends on the overall bending stiffness provided by the frame system and how this stiffness is distributed across the module.
Beyond its role in encapsulation and protection, the frame’s cross-sectional geometry, orientation, and interaction with the glass layers directly determine how effectively structural stiffness is mobilised under snow loads.
When a module is subjected to snow pressure:
Structures with uniformly distributed stiffness are better able to share loads across the entire module
Areas with abrupt stiffness changes or insufficient local bending resistance are more likely to become initiation points for deformation
Such structural differences can more easily lead to local deformation during loading and affect the stability of internal module structures and connection points.
2.3 Rozmístění upevňovacích bodů určuje rozdělení zatížení
Při působení sněhového zatížení není rovnoměrné plošné zatížení absorbováno panelem jako celkem, ale je prostřednictvím upevňovacích bodů přeměněno na jednotlivé reakční síly v podporách. Počet, poloha a rozteč těchto bodů proto přímo určují způsob rozdělení zatížení v konstrukci.
Z hlediska technického odhadu lze celkové svislé zatížení panelu vyjádřit přibližně jako：
Sněhová síla ≈ intenzita sněhového zatížení × plocha panelu (F ≈ q × A)
V reálném provozu se rozdíly způsobené rozmístěním upevňovacích bodů často dále zesilují. Se zvětšující se vzdáleností mezi body roste účinné rozpětí panelu a maximální ohybové momenty se snáze koncentrují ve střední části.
Při nerovnoměrném rozložení sněhu se tyto konstrukční vlastnosti ještě více projeví, což vede k výraznějším rozdílům v zatížení mezi jednotlivými body a k dřívějšímu vzniku vysokého napětí v lokálních oblastech. Pokud návrh konstrukce dostatečně nezohledňuje zimní zatížení, mohou se i při stejné intenzitě sněhu výrazně zvýšit rozdíly v namáhání panelů.
Proč se u velkoformátových panelů v zimě častěji objevují problémy?
Po pochopení vlivu konstrukce a způsobu upevnění na chování při sněhovém zatížení se ukazuje, že změna rozměrů panelů často rozhoduje o tom, zda se tyto rozdíly skutečně projeví.
S rozšířením výkonového rozsahu panelů na 410–800 W se výrazně zvětšují jejich rozměry i hmotnost jednoho kusu, což se stalo významnou konstrukční proměnnou při návrhu fotovoltaických systémů. V extrémních zimních podmínkách tato změna nevytváří nové typy problémů, ale umožňuje dřívější a zřetelnější odhalení strukturální citlivosti, která v systému již existovala.
Na příkladu dnes běžně používaných bifaciálních TOPCon modulů s dvojitým sklem lze pozorovat, že vyšší výkon je obvykle spojen s většími geometrickými rozměry a vyšší hmotností panelu. V reálných projektech se délka těchto panelů často blíží nebo přesahuje 2 metry, šířka se pohybuje kolem 1,3 metru a hmotnost jednoho kusu je o 25–35 % vyšší než u starších panelů s výkonem 410–450 W. Pokud jsou tyto panely v zimě současně vystaveny sněhovému zatížení, vlastní hmotnosti a reakcím nosné konstrukce, měřítko působících sil na rám, upevňovací body a podpůrnou konstrukci se zásadně liší od menších panelů.
Pro názornější pochopení toho, od jakého okamžiku začíná „velký formát“ zesilovat problémy, lze současné panely rozdělit podle geometrických rozměrů a hmotnosti do tří technických kategorií：
- Přibližně 1,7 m a 20–25 kg (např. 410–450 W)
Odpovídá tradičním středně velkým panelům s kratšími přenosovými cestami zatížení a vyšší tolerancí vůči instalačním odchylkám a konstrukční nehomogenitě. Zimní rizika se zde častěji projevují na straně výroby energie. - Přibližně 2,2 m a 30–36 kg (např. 550–650 W)
Se zvětšující se délkou a hmotností se zvyšuje účinné rozpětí mezi upevňovacími body, začínají se projevovat průhyby ve střední části a lokální rozdíly v zatížení. Citlivost systému na konstrukční sladění a přesnost montáže se výrazně zvyšuje. - Přibližně 2,35 m a téměř 40 kg (např. 700 W a více)
V této kategorii se zatížení přenáší po delších silových cestách. Při nerovnoměrném nebo lokálním nahromadění sněhu dochází snadněji k zesílení zatížení ve středních oblastech a v okolí upevňovacích bodů, takže se zimní strukturální citlivost projevuje dříve.
Z tohoto důvodu se u velkoformátových panelů v zimě častěji „odhalují problémy“ nikoli kvůli vyššímu výkonu, ale proto, že souběžné zvětšení rozměrů a hmotnosti výrazně snižuje toleranci systému vůči konstrukčnímu nesouladu, instalačním odchylkám a nerovnoměrnému zatížení. Pokud systém nadále vychází z konstrukčních předpokladů určených pro menší panely, tyto rozdíly se v zimním provozu projeví dříve a výrazněji.

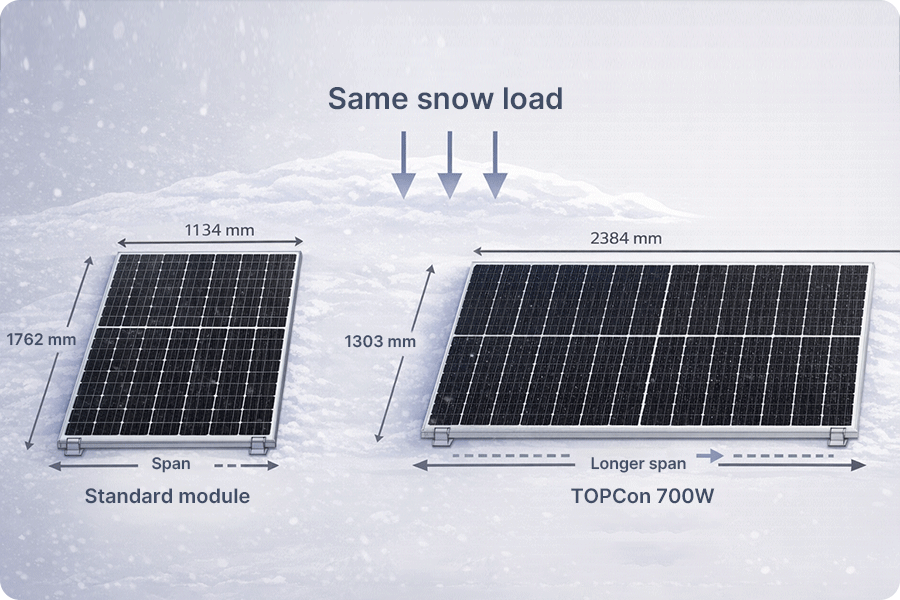

Alt: Schéma znázorňující rozdíly v rozpětí konstrukce a rozložení zatížení u fotovoltaických panelů různých velikostí při stejném sněhovém zatížení
Když se velkoformátové panely stávají standardem, jak je třeba upravit inženýrské předpoklady?
Jakmile se rozměry a hmotnost panelů posunou do nové kategorie, původní inženýrské předpoklady vytvořené pro malé a střední panely již nedokážou plně pokrýt jejich mechanické chování. Pokud se nadále uplatňuje dosavadní logika, systém v zimním provozu spíše předčasně odhalí konstrukční citlivost než skutečné „přetížení“.
Z technického hlediska velkoformátové panely nepřinášejí zcela nové typy rizik, ale kladou vyšší nároky na několik dříve implicitních návrhových předpokladů, zejména ve třech oblastech: účinné rozpětí, kombinovanou základnu vlastní hmotnosti a sněhového zatížení a toleranci systému vůči instalačním odchylkám.
Pokud tyto předpoklady nejsou odpovídajícím způsobem upraveny, zimní podmínky často jako první zesílí konstrukční rozdíly a způsobí, že se problémy se stabilitou projeví již během provozu.
Jak snížit provozní rizika fotovoltaických systémů v zimě?
V extrémních zimních podmínkách nezávisí spolehlivost fotovoltaického systému na jediném parametru, ale především na celkovém souladu mezi volbou panelů, konstrukčním návrhem a instalačními rozhodnutími. Ve srovnání s dodatečnými opravami je cílené posouzení klíčových proměnných v rané fázi projektu obvykle účinnější a nákladově lépe kontrolovatelné.
4.1 Ve fázi výběru panelů považovat rozměry za konstrukční parametr
Jakmile výkonové rozpětí panelů dosáhne 410–800 W, jejich rozměry již nejsou pouze logistickým nebo montážním hlediskem, ale stávají se důležitým návrhovým parametrem ovlivňujícím přenos zatížení v konstrukci.
V zimních podmínkách se doporučuje zaměřit zejména na následující body：
- vztah mezi délkou a šířkou panelu a roztečí upevňovacích bodů
- vliv kombinace vlastní hmotnosti panelu a sněhového zatížení na rám a nosnou konstrukci
- existenci konstrukčních doporučení nebo praktických zkušeností určených pro velkoformátové panely
Je vhodné se vyhnout jednoduchému přebírání upevňovacích schémat vyvinutých pro menší panely.
4.2 V návrhu konstrukce a upevnění upřednostnit snížení citlivosti na rozpětí
Při sněhovém zatížení se konstrukční rizika nejčastěji objevují v oblastech s větším rozpětím. Ve fázi návrhu systému lze tuto citlivost snížit následujícími způsoby：
- rozumnou optimalizací počtu a polohy upevňovacích bodů, aby se zabránilo nadměrnému účinnému rozpětí
- zajištěním souladu tuhosti nosné konstrukce s velikostní třídou panelů
- vyhýbáním se příliš „rigidním“ konstrukčním uspořádáním v oblastech náchylných k nerovnoměrnému hromadění sněhu
Cílem není maximalizovat bezpečnostní rezervy, ale umožnit rovnoměrnější rozdělení a přenos zatížení.
4.3 V montážní a realizační fázi kontrolovat přesnost provedení
U velkoformátových panelů se i drobné odchylky při montáži mohou v zimě výrazně zesílit. Namísto spoléhání se na dodatečné úpravy po uvedení do provozu je klíčová kontrola již během instalace：
- zajistit, aby poloha upevňovacích bodů, rovinnost a symetrie odpovídaly návrhovým předpokladům
- vyhnout se vzniku dodatečných lokálních namáhání v důsledku montážních chyb
- u složitých střech nebo okrajových oblastí předem posoudit hromadění sněhu a jeho možné skluzové dráhy
Samotná kvalita instalace je nedílnou součástí zimní spolehlivosti systému.
4.4 Přechod od „splnění norem“ k „dlouhodobé stabilitě“
V extrémních zimních podmínkách představuje splnění návrhových norem pouze minimální hranici, nikoli konečný cíl. U systémů s vysokým výkonem a velkými panely jsou hodnotnějšími kritérii：
- zda má konstrukce dostatečnou rezervu stability v průběhu opakovaných zimních cyklů
- zda existují potenciální cesty dlouhodobé koncentrace zatížení nebo kumulace únavy
- zda je systém schopen udržet kontrolovanou konstrukční odezvu i při nerovnoměrných provozních podmínkách
- Tento posun od pohledu „krátkodobé únosnosti“ k hodnocení dlouhodobé provozní stability je často klíčem ke snížení zimních rizik.
Provozní rizika v zimě nejsou vyvolána jediným faktorem, ale vznikají společným působením konstrukce, rozměrů a okolních podmínek. Včasná identifikace a řešení těchto proměnných již ve fázi výběru panelů, návrhu konstrukce a instalace umožňuje výrazně zvýšit a účinně kontrolovat spolehlivost fotovoltaických systémů v extrémních zimních podmínkách.
Maysun Solar nabízí evropskému trhu fotovoltaické panely využívající různé technologické přístupy, včetně řešení IBC, TOPCon a HJT, které pokrývají různé velikostní kategorie a aplikační scénáře systémů. Při výběru a dodávkách panelů se společnost zaměřuje především na konstrukční kompatibilitu, instalační podmínky a dlouhodobý provozní výkon, aby pomohla partnerům v reálných projektech vyvážit požadavky na výkon, konstrukční omezení a celkovou spolehlivost systému.
