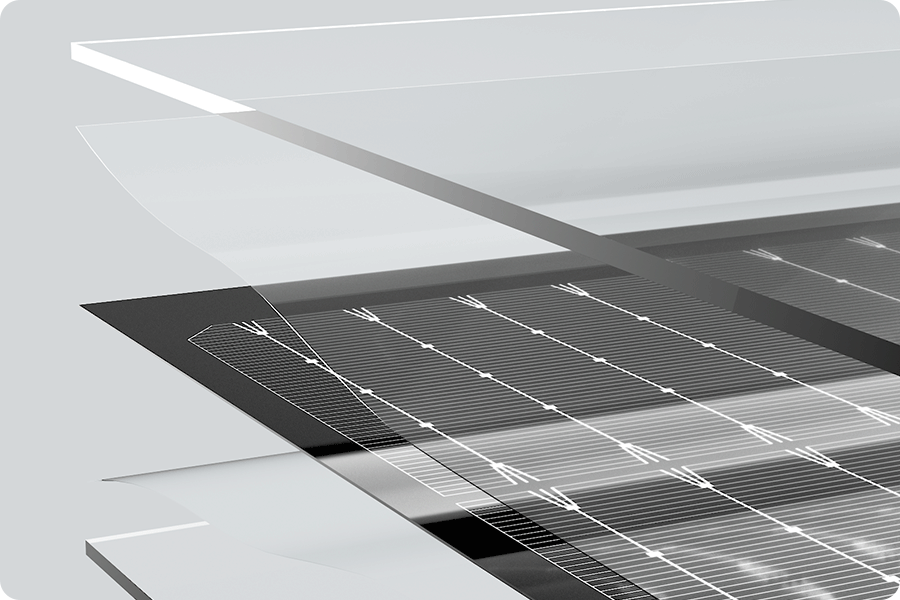

Solární panely nejsou jedním samostatným funkčním prvkem, ale moduly složené z několika konstrukčních celků. Jednotlivé části plní specifické role v oblasti optické ochrany, přeměny energie, mechanické podpory a elektrického propojení. Výkon a účinnost jsou často nejpřímějšími ukazateli při hodnocení fotovoltaického panelu, konstrukční řešení modulu však stejně významně ovlivňuje stabilitu a provozní konzistenci v reálných podmínkách. Porozumění těmto základním strukturám umožňuje jasnější technické srovnání v dalších fázích rozhodování.
Table of Contents
Optická a ochranná struktura
Optická a ochranná struktura je konstrukční část solárního panelu odpovědná za řízení dopadajícího světla a oddělení vnitřních vrstev od vnějšího prostředí. Nachází se na vnějším povrchu modulu a je první částí vystavenou vlivům okolí. Ačkoli se přímo nepodílí na přeměně energie, úroveň jejího konstrukčního řešení má přímý vliv na využití světla, mechanickou bezpečnost a dlouhodobou provozní stabilitu, což je klíčové pro správné pochopení konstrukce solárního panelu.
Z hlediska složení zahrnuje tato struktura především následující dvě klíčové komponenty:
1.1 Přední sklo
Přední sklo se nachází na vnější straně modulu a představuje první vrstvu, kterou prochází sluneční záření. Zároveň plní důležitou mechanickou ochrannou funkci pro vnitřní struktury. Mezi jeho hlavní úlohy patří:
Zajištění optické propustnosti: běžné kalené sklo má obvykle propustnost světla kolem 91,5 %, zatímco fotovoltaické sklo s antireflexní úpravou může dosahovat přibližně 93,5 %. Při dlouhodobém provozu se tento rozdíl trvale promítá do úrovně výroby elektrické energie.
Efektivní využití spektra: fotovoltaické sklo účinně pokrývá hlavní pásmo slunečního záření přibližně 380–1100 nm a částečně odráží infračervené záření, což pomáhá snižovat nežádoucí tepelné zatížení při vysokém ozáření.
Mechanická ochrana: běžně používané plně kalené fotovoltaické sklo o tloušťce 3,2 mm odolá nárazu ocelové koule o hmotnosti 1 kg spuštěné z výšky 1 m a také zatížení způsobenému krupobitím o průměru přibližně 2,5 mm, čímž poskytuje základní ochranu proti větru, krupobití a extrémním povětrnostním podmínkám.
V praktických aplikacích je nutné, aby konstrukce předního skla vyvažovala optickou propustnost a ochranné schopnosti. Jeho stabilita přímo ovlivňuje provozní chování panelu v různých klimatických podmínkách, což je důležitý faktor při posuzování struktury fotovoltaických panelů.
1.2 Zapouzdřovací materiály (EVA / POE / EPE)
Zapouzdřovací materiály se nacházejí mezi předním sklem a solárními články. Jejich hlavním úkolem není zvyšování optického výkonu, ale zajištění dlouhodobé stability vnitřní struktury modulu. Z hlediska funkce konstrukce se jejich klíčová role projevuje zejména v následujících bodech:
Fixace a přesné umístění článků: po dokončení laminace slouží zapouzdřovací vrstva ke stabilizaci polohy článků a zabraňuje konstrukčním posunům způsobeným tepelnou roztažností nebo vnějšími silami během přepravy, instalace a provozu, které by mohly ovlivnit rozložení vnitřního napětí.
Tlumení mechanického a tepelného namáhání: při velkých rozdílech mezi denními a nočními teplotami nebo při provozu za vysokých teplot jsou zapouzdřovací materiály schopny absorbovat část mechanického a tepelného namáhání a omezit jeho přímý přenos na články a pájecí pásky.
Izolace od okolního prostředí a podpora elektrické izolace: společně s předním sklem vytváří zapouzdřovací vrstva ochranný systém proti okolnímu prostředí, který do určité míry brání pronikání vlhkosti a dalších vnějších vlivů do vnitřní struktury a poskytuje článkům relativně stabilní provozní podmínky.
V reálné konstrukci fotovoltaického panelu je volba zapouzdřovacího materiálu obvykle úzce spjata s typem článku a konstrukčním provedením modulu. Například tradiční jednoskleněné moduly s články typu P často využívají zapouzdření EVA, zatímco u článků typu N a u dvouskleněných modulů je běžnější použití POE nebo kompozitních řešení EPE. Jednotlivé varianty se liší odolností vůči vlhkosti a teplu, schopností bariéry proti vodním parám i dlouhodobou stabilitou izolace. Volba proto závisí spíše na konstrukčním návrhu modulu a provozních podmínkách než na jediném materiálovém parametru.
Jednotka přeměny energie
Jednotka přeměny energie je klíčovou částí solárního panelu, která zodpovídá za přeměnu dopadajícího světla na elektrickou energii. Její vlastnosti přímo určují úroveň výkonu modulu v reálných provozních podmínkách.
2.1 Solární články
Jako základní prvek fotoelektrické přeměny mají rozměry článků, způsob jejich dělení a uspořádání v modulu významný vliv na rozložení proudu a skutečné provozní chování.
Z hlediska technologie se články používané v současných fotovoltaických panelech dělí především na typ P a typ N. S rostoucími nároky na účinnost a dlouhodobou stabilitu zaujímají články typu N stále větší podíl v nových výrobních kapacitách a v hlavním proudu modulů, zatímco články typu P jsou nadále používány paralelně v některých aplikačních scénářích.
Na úrovni konstrukčního návrhu modulu se však tvar článků již neomezuje pouze na celoplošné provedení, ale postupně se vyvíjí směrem k děleným strukturám s cílem optimalizovat výkon v reálných provozních podmínkách:

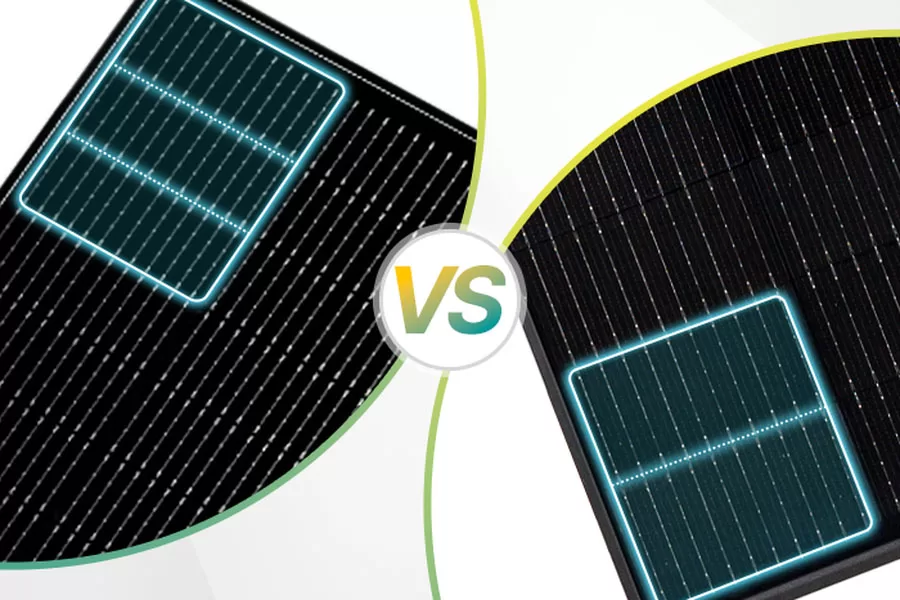

Poloviční články (half-cut): tato konstrukce rozděluje celý článek na dvě části, čímž snižuje proud v jednotlivých elektrických drahách a omezuje vnitřní odporové ztráty. Jde o běžné řešení současných modulů, které zlepšuje stabilitu výkonu při vysokém ozáření i částečném zastínění.
Třetinové články (1/3-cut): na základě koncepce half-cut využívá další dělení článků, které ještě více snižuje proud v jednotlivých drahách a zajišťuje rovnoměrnější jeho rozložení. V náročných provozních podmínkách přispívá ke stabilnějšímu výkonu a v posledních letech se postupně prosazuje u vysoce výkonných modulů.
Z hlediska vývoje konstrukce není dělení článků zaměřeno pouze na zvyšování nominální účinnosti. Větší důraz je kladen na snižování provozních ztrát, zlepšení tepelného managementu a zvýšení konzistence skutečné výroby elektrické energie.
Mechanická nosná a upevňovací struktura
Mechanická nosná a upevňovací struktura je konstrukční část solárního panelu, která nese vnitřní komponenty, udržuje celkový tvar modulu a odolává vnějším mechanickým zatížením. Ačkoli se přímo nepodílí na výrobě elektrické energie, správnost jejího návrhu má zásadní vliv na konstrukční stabilitu a spolehlivost modulu během přepravy, instalace i dlouhodobého provozu.
Z hlediska konstrukce solárního panelu se tato část skládá především ze zadní fólie (backsheetu) nebo zadního skla a z rámové konstrukce. Tyto prvky společně zajišťují rozložení mechanických sil, zachování tvaru modulu a jeho přizpůsobení vnějším podmínkám.
3.1 Zadní fólie / zadní sklo: základní vrstva pro konstrukční podporu a izolaci prostředí
Zadní fólie nebo zadní sklo se nachází na zadní straně modulu. Jde o klíčovou konstrukční vrstvu, která podpírá vnitřní laminovanou strukturu a zajišťuje celkovou stabilitu panelu. Rozdíly v provedení těchto vrstev přímo ovlivňují tuhost modulu, jeho odolnost vůči okolnímu prostředí a vhodnost pro různé aplikace.
U jednoskleněných modulů plní zadní fólie především funkci konstrukční podpory a environmentální izolace. Tato struktura je celkově lehčí a lépe vyhovuje projektům s omezenou nosností střech a vyššími nároky na flexibilitu instalace. Proto se často používá v běžných komerčních a průmyslových aplikacích i na některých střechách.
U dvouskleněných modulů tvoří zadní sklo spolu s předním sklem symetrickou konstrukci, která zvyšuje celkovou tuhost modulu a přispívá k lepší dlouhodobé konstrukční konzistenci. Díky vysoké odolnosti a stabilitě skla je tato konfigurace výhodná zejména v prostředích s vysokou vlhkostí, korozním zatížením nebo v aplikacích s vysokými požadavky na dlouhodobou spolehlivost.
Z hlediska konstrukční volby klade zadní fólie důraz na nízkou hmotnost a snadnou instalaci, zatímco zadní sklo se zaměřuje na konstrukční stabilitu a odolnost vůči okolním podmínkám. Neexistuje univerzálně lepší řešení. Vhodnost závisí především na typu projektu, podmínkách instalace a požadavcích na dlouhodobou provozní stabilitu.
3.2 Rámová konstrukce: klíčový prvek celkové tuhosti a kompatibility s instalací

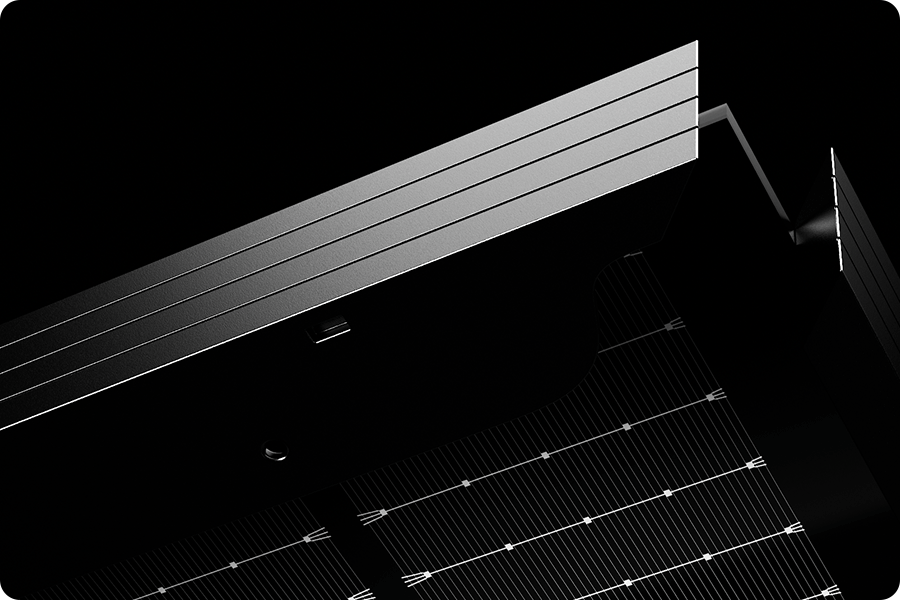

Rámová konstrukce se nachází po obvodu modulu a představuje hlavní rozhraní mezi vnitřní laminovanou strukturou a externím montážním systémem. Její návrh přímo ovlivňuje celkovou tuhost panelu, ochranu okrajů a kompatibilitu s různými instalačními systémy.
Správně navržený rám obvykle umožňuje:
zachovat stabilitu tvaru modulu při dlouhodobém působení zatížení větrem a sněhem;
rovnoměrně rozložit mechanické napětí vznikající během instalace a provozu a zabránit koncentraci namáhání v okrajových částech laminace;
zajistit stabilní kompatibilitu s různými typy montážních systémů, čímž se zvyšuje jednotnost instalace a dlouhodobá pevnost uchycení.
Z technického hlediska neexistuje jediný univerzální standard správného rámu. Klíčové je dosažení rovnováhy mezi mechanickou pevností, celkovou hmotností a kompatibilitou s montážním systémem. Právě tato rovnováha má přímý vliv na konstrukční bezpečnost modulu v dlouhodobém provozu.
Elektrické propojení a bezpečnostní struktura
Struktura elektrického propojení a bezpečnosti je funkční část solárního panelu odpovědná za shromažďování elektrické energie, její výstup do systému a základní elektrickou ochranu. Přestože neovlivňuje optické ani mechanické vlastnosti modulu, v praxi představuje klíčový prvek určující hranice systémových rizik.
4.1 Připojovací krabice: klíčový uzel pro výstup energie a bezpečnost systému

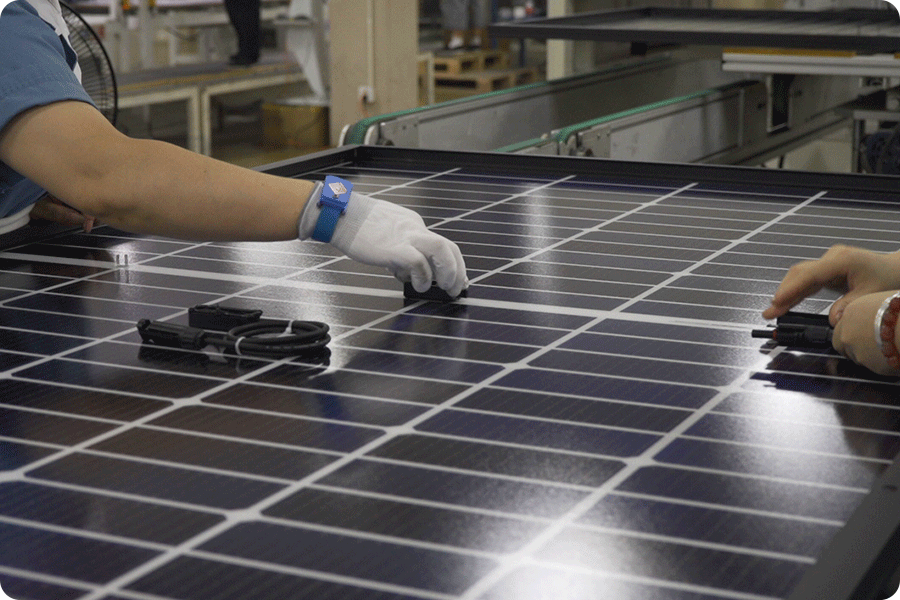

Připojovací krabice (J-Box) je umístěna na zadní straně modulu a slouží jako elektrické rozhraní mezi vnitřními obvody solárního panelu a vnějším systémem. Její hlavní funkce zahrnují:
Shromažďování a výstup elektrické energie: díky vnitřnímu uspořádání sběrnic umožňuje uspořádané vyvedení proudu generovaného články a vytváří stabilní výstupní rozhraní modulu;
Základní elektrickou ochranu: při abnormálních provozních stavech poskytuje určitou míru izolace a ochrany vnitřních obvodů a omezuje šíření elektrických rizik do systému;
Omezení dopadu lokálních poruch: pomocí vnitřních bypassových prvků snižuje vliv zastínění nebo lokálních poruch na celkový provoz modulu.
Elektrické propojení bývá často podceňováno, avšak jeho selhání může mít systémové důsledky. Porozumění konstrukčnímu umístění připojovací krabice v modulu umožňuje komplexnější posouzení celkové míry rizika při dlouhodobém provozu.
Solární panely jsou výsledkem součinnosti více konstrukčních jednotek, z nichž každá plní specifickou funkci. Konstrukční volby provedené v jednotlivých částech se nevyhnutelně odrážejí ve skutečných provozních vlastnostech modulu. Při praktickém hodnocení jsou výkon a účinnost často nejviditelnějšími ukazateli, avšak samy o sobě nedokážou plně popsat chování modulu v různých aplikačních podmínkách.
Porozumění základní struktuře fotovoltaického panelu pomáhá vytvořit jasnější hodnoticí logiku při porovnávání různých technologických řešení a vyhnout se rozhodnutím založeným pouze na povrchových parametrech. Teprve při propojení této analýzy s konkrétními scénáři použití a systémovými požadavky získává volba modulu skutečný praktický význam.
