Rozměry fotovoltaických panelů: specifikace, výkon a výpočet plochy střechy

Rozměry fotovoltaických panelů: specifikace, výkon a výpočet plochy střechy

Table of Contents

Rozměry standardních fotovoltaických panelů: typické specifikace 430W, 550W a 600W

V posledních letech se hlavní výkonové třídy na evropském trhu střešní fotovoltaiky postupně ustálily na hodnotách 430W, 550W a 600W.
Různé technologické směry (TOPCon, IBC, HJT) se liší v detailech, ale rozměry fotovoltaických panelů a jejich hmotnost v těchto výkonových třídách jsou již poměrně stabilní.

Panels in the 420–460W, 540–560W and 580–610W ranges differ in size.

Tato standardizace pomáhá zvyšovat efektivitu rozmístění panelů a snižovat nejistoty při návrhu různých typů systémů.

Tabulka standardních rozměrů modulů podle hlavních výkonových tříd

Výkonová třída Typické rozměry Hmotnost Obvyklé použití Rozměr waferu / konstrukční vlastnosti
420–460W 1 720–1 780 × 1 130–1 140 mm 20–24 kg Rezidenční budovy, malé střechy 182 mm,
střední velikost,
vhodné pro rezidenční umístění
540–560W 2 250–2 300 × 1 130–1 140 mm 26–32 kg Komerční a průmyslové střechy 182–210 mm,
středně velké až velké moduly,
běžné pro C&I střechy
580–610W 2 300–2 400 × 1 130–1 140 mm 30–33 kg Velké haly, sklady, pozemní elektrárny 210 mm,
velkoformátové moduly,
používané pro rozsáhlé instalace

Poznámka: Intervaly v tabulce vycházejí ze standardizovaných produktů hlavních značek na evropském trhu. Tloušťka a konfigurace skla se mohou mírně lišit podle modelu, avšak na celkové posouzení rozměrů to má jen malý vliv.

  • 430W (420–460W): stále nejběžnější specifikace pro rezidenční střechy v Evropě. Panely mají obvykle délku 1,72–1,78 m, hmotnost 20–24 kg a vysokou flexibilitu rozmístění, zejména pokud se na střeše nachází střešní okna nebo komín.

  • 550W (540–560W): často používané v komerčních a průmyslových projektech. Typické rozměry jsou 2,25–2,30 m × 1,13–1,14 m, hmotnost 26–32 kg, což snižuje počet panelů potřebných pro dosažení stejného instalovaného výkonu.

  • 600W (580–610W): využívané hlavně na velkých výrobních halách a skladových budovách. Vyšší výkon jednoho panelu zlepšuje efektivitu instalace, ale vyžaduje vyšší nosnost střechy a delší rozpětí konstrukce, vhodné pro velké střechy s jasně definovanou statikou.

Kolik plochy střechy je potřeba pro 1 kWp? (příklady 5/10/15 kW)

U evropských střešních fotovoltaických projektů se plocha potřebná pro 1 kWp obvykle neurčuje přesným výpočtem, ale odhaduje se podle rozměrů solárních panelů, roztečí mezi řadami a dostupné plochy.
U jednotlivých výkonových tříd bývá průměrná potřebná plocha (m²/kWp) následující:

  • panely 430W: cca 4,3–4,8 m²/kWp

  • panely 550W: cca 3,8–4,2 m²/kWp

  • panely 600W: cca 3,5–3,9 m²/kWp

Na základě toho lze odhadnout požadovanou plochu pro různé velikosti systémů:

  • systém 5 kW: cca 20–25 m²

  • systém 10 kW: cca 40–50 m²

  • systém 15 kW: cca 60–75 m²

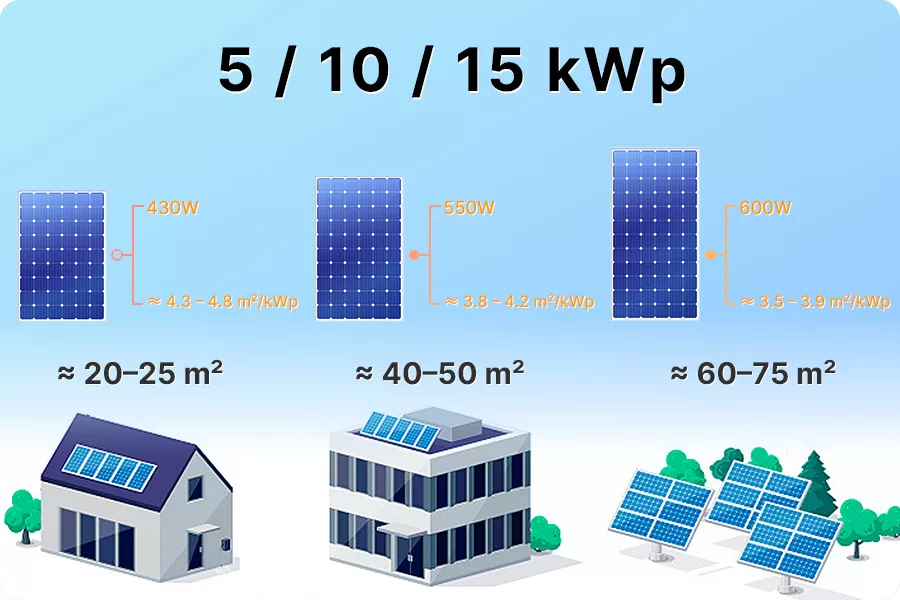

The number of modules and required roof area vary across 5/10/15 kWp systems.

Rezidenční střechy se obvykle blíží horní hranici těchto intervalů, zatímco průmyslové a komerční střechy se pohybují spíše u spodní hranice. Pokud se na střeše nachází okna, komín, ventilační prvky nebo atika, doporučuje se pracovat s horní hranicí — případně mírně navýšenou.
V praxi je čistá využitelná plocha často menší než celková plocha střechy, protože je nutné zachovat okrajové odstupy, servisní uličky a vyhnout se stínění. Proto se plocha obvykle hodnotí jako interval, nikoli jako pevná hodnota.

Hmotnost fotovoltaických modulů: rozdíl mezi 430W a 550W

V projektech střešních fotovoltaických systémů není hmotnost modulů jediným faktorem, který určuje návrh systému, ale přímo ovlivňuje posouzení nosnosti střechy, výběr montážních konstrukcí a efektivitu instalace.

Hmotnost modulů v hlavních výkonových třídách bývá obvykle následující:
• 430W (420–460W): 20–24 kg
• 550W (540–560W): 26–32 kg

430W modules are well-suited to residential installations, while 550W modules are more appropriate for large commercial and industrial rooftops.

Moduly 430W jsou lehčí, a proto vhodné pro střechy s taškami, větším sklonem nebo omezenou nosností. Naproti tomu moduly 550W mají větší plochu a obvykle o 3–8 kg vyšší hmotnost než rezidenční segment. U velkých komerčních střech lze tento rozdíl vyrovnat použitím pevnějších konstrukcí a přesným výpočtem nosnosti.

V inženýrské praxi je důležité sledovat nejen samotnou hmotnost modulu, ale také:
• statické zatížení modul + konstrukce
• požadavky na zatížení větrem a sněhem
• rozdíly v hmotnosti způsobené metodou uchycení (svorky, zátěže, kolejnice)

Rezidenční střechy a střechy s nižší nosností jsou na hmotnost citlivější, zatímco komerční objekty s jasně definovanou nosností mají větší flexibilitu. U starších betonových střech, dřevěných krovů nebo historicky upravovaných konstrukcí se doporučuje ověřit maximální nosnost střechy (kN/m²) ještě před výběrem modulu, aby se předešlo úpravám projektu kvůli překročení hmotnosti.

Velkoformátové moduly mají výhodu na velkých a konstrukčně jasně definovaných střechách, zatímco na střechách s omezeným prostorem nebo nižší nosností zůstávají středně velké moduly lepší volbou. Budoucí trend bude pravděpodobně směřovat k přizpůsobení modulů typu střechy, nikoliv k nahrazení jedné velikosti druhou.

Závěr: Trendy ve velikostech a výkonu fotovoltaických modulů

V posledních letech se vývoj fotovoltaických modulů posouvá od snahy o vyšší výkon k lepší kompatibilitě s různými typy střech.
• Velkoformátové moduly budou nadále rozšiřovat použití na komerčních střechách s dostatečnou plochou a jasnou nosností.
• Na rezidenčních a lehkých střechách zůstanou dlouhodobě preferované středně velké a lehčí produkty.

Na evropském trhu je budoucí návrh systémů určován podmínkami střechy, rezervou nosnosti a efektivitou rozmístění. Najít správnou velikost modulu odpovídající typu střechy je klíčové pro zajištění výkonu a spolehlivosti systému.

Více o rozměrech a kompatibilitě

Jako dodavatel modulů dlouhodobě působící na evropském trhu má Maysun Solar bohaté zkušenosti z projektů na různých typech střech. Naše moduly ve výkonovém rozsahu 420W–725W splňují požadavky různých střech a nabízejí vyvážený poměr mezi nosností, efektivitou rozmístění a dlouhodobou degradací.
